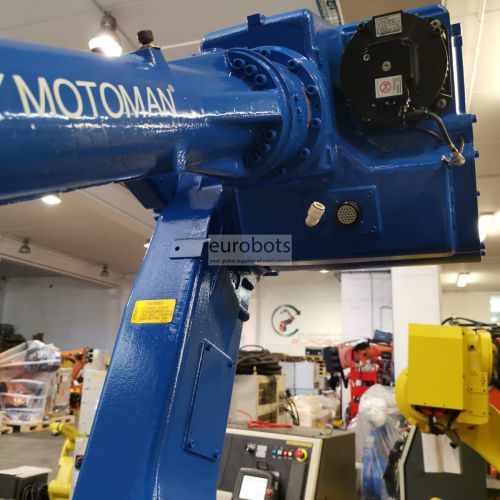

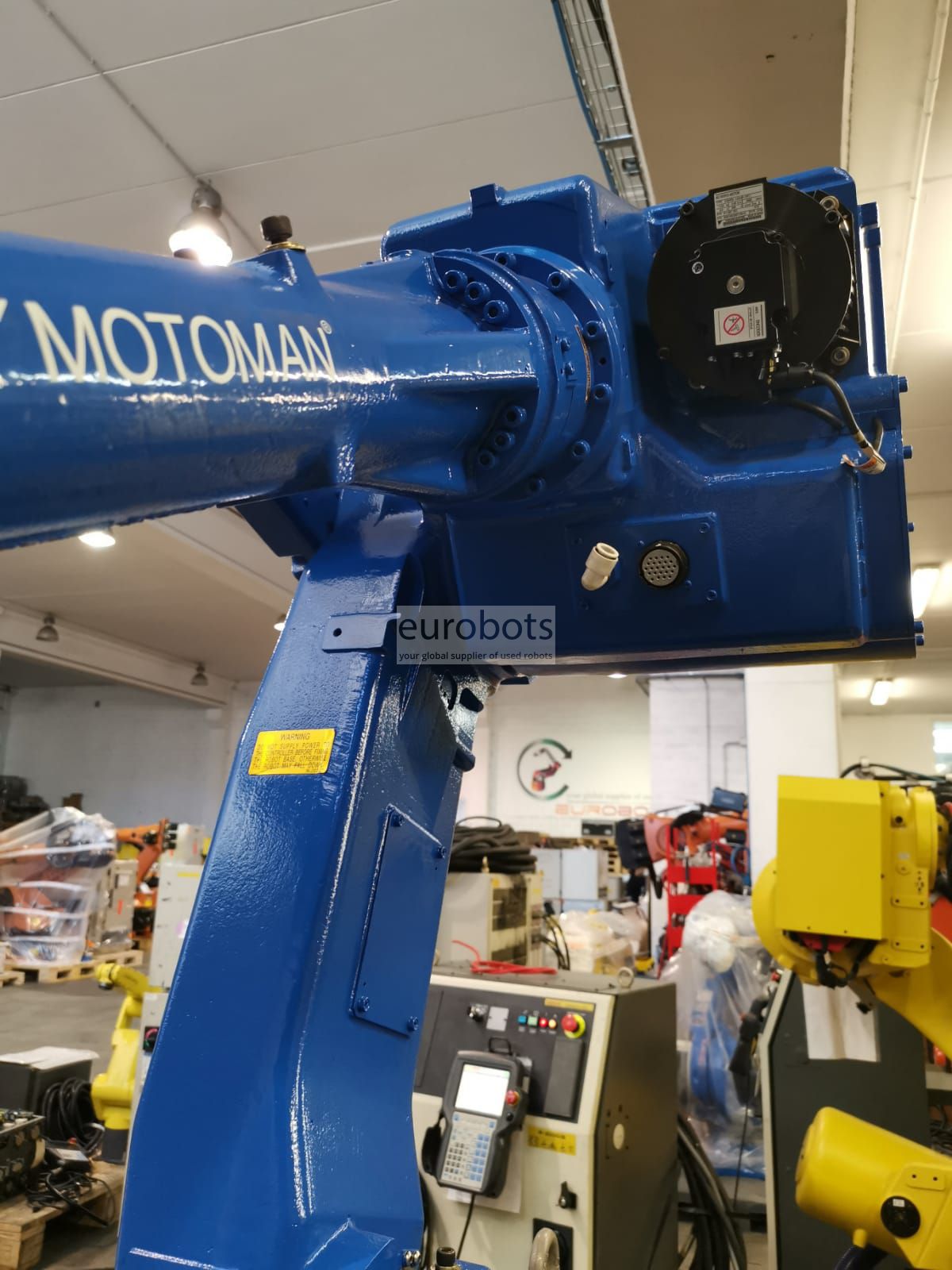

莫托曼 Motoman EH80

EH Yaskawa Electric Robot机器人系列在同类产品中提供更快的操作速度和操作范围,在机器管理,分配,处理和材料去除应用中具有更高的性能。地板,墙壁或天花板上的安装选项。

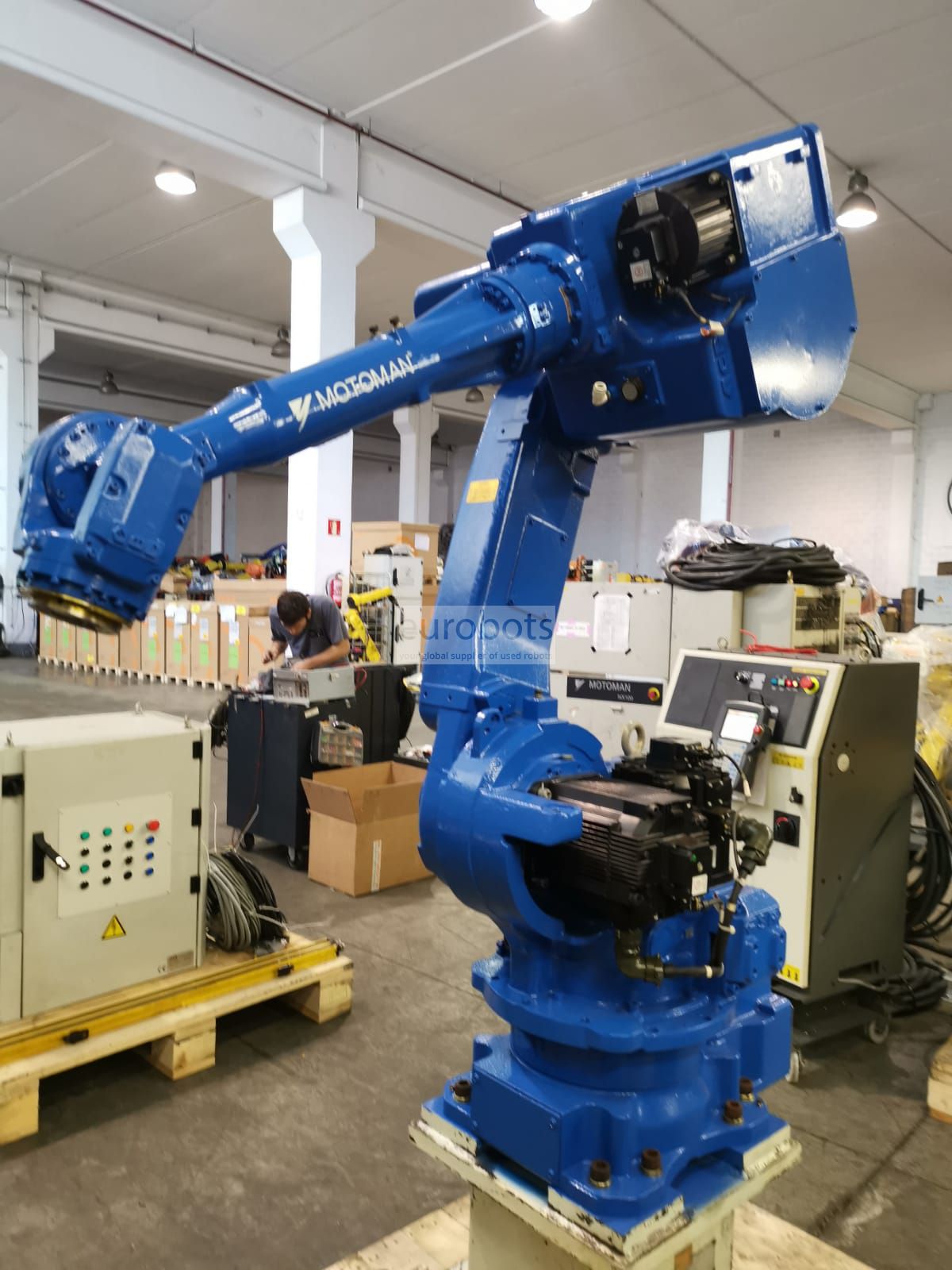

MOTOMAN-EH80机器人采用空气动力学,细长的高速重型机身设计,腕部防护等级为IP67;提供比标准服务机器人更长的使用寿命。它的有效载荷为80千克,水平范围为2.051毫米,重复精度为±0.07毫米,需要最小的安装空间,可靠近机器装卸零件。配备NX100控制器,为各种过程提供最大的灵活性。

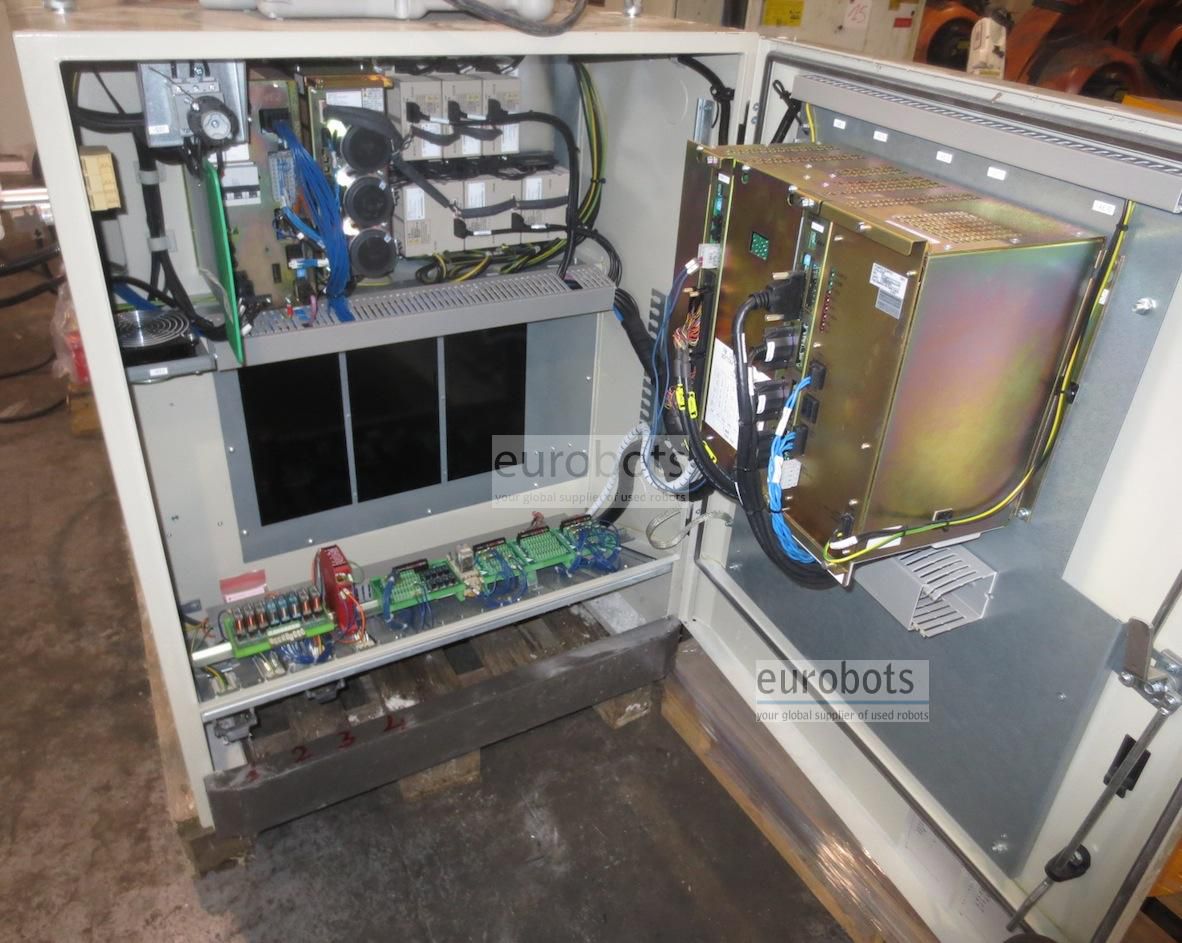

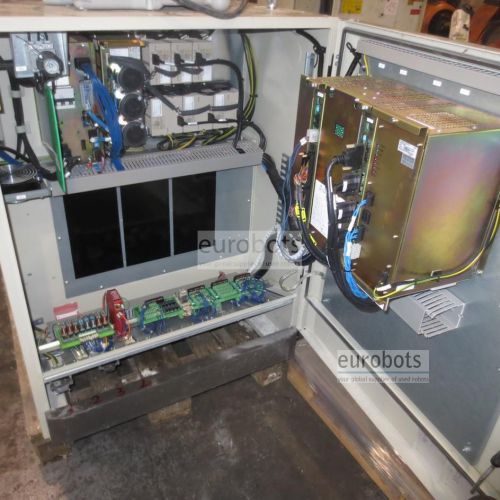

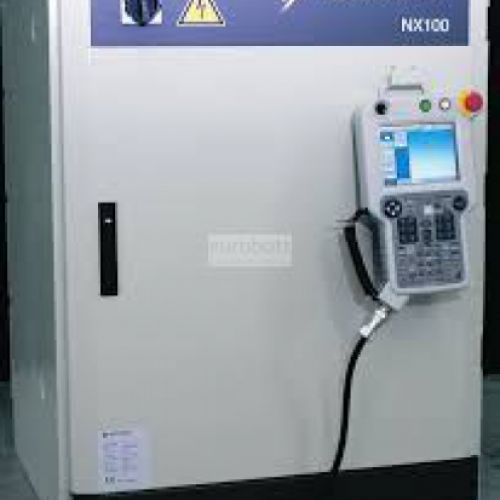

NX100控制器功能

更快,功能更强大,更可靠,更易于使用 - Motoman的新型NX100机器人控制系统已经问世。 NX100是基于PC的高性能机器人控制器。

NX100控制器配有Windows®CE编程挂件,全彩色LCD触摸屏。它提供高速处理,无与伦比的内存(60,000步,10,000条指令),内置以太网和强大的PC架构。

NX100可轻松处理多项任务,最多可控制四个机器人和外轴(最多36轴)和I / O设备。高级机器人运动控制(ARM)提供高性能路径精度和运动控制。

控制系统的PC架构通过各种通信协议提供与其他系统的无限通信。在许多情况下,改进的集成PLC将无需单独的PLC,从而节省了系统级成本。

多机器人控制

最多四个机器人和外轴的实时同步(最多36轴)

  • 无焊接可能
  • 实现高密度机器人布局
  • 缩短周期时间

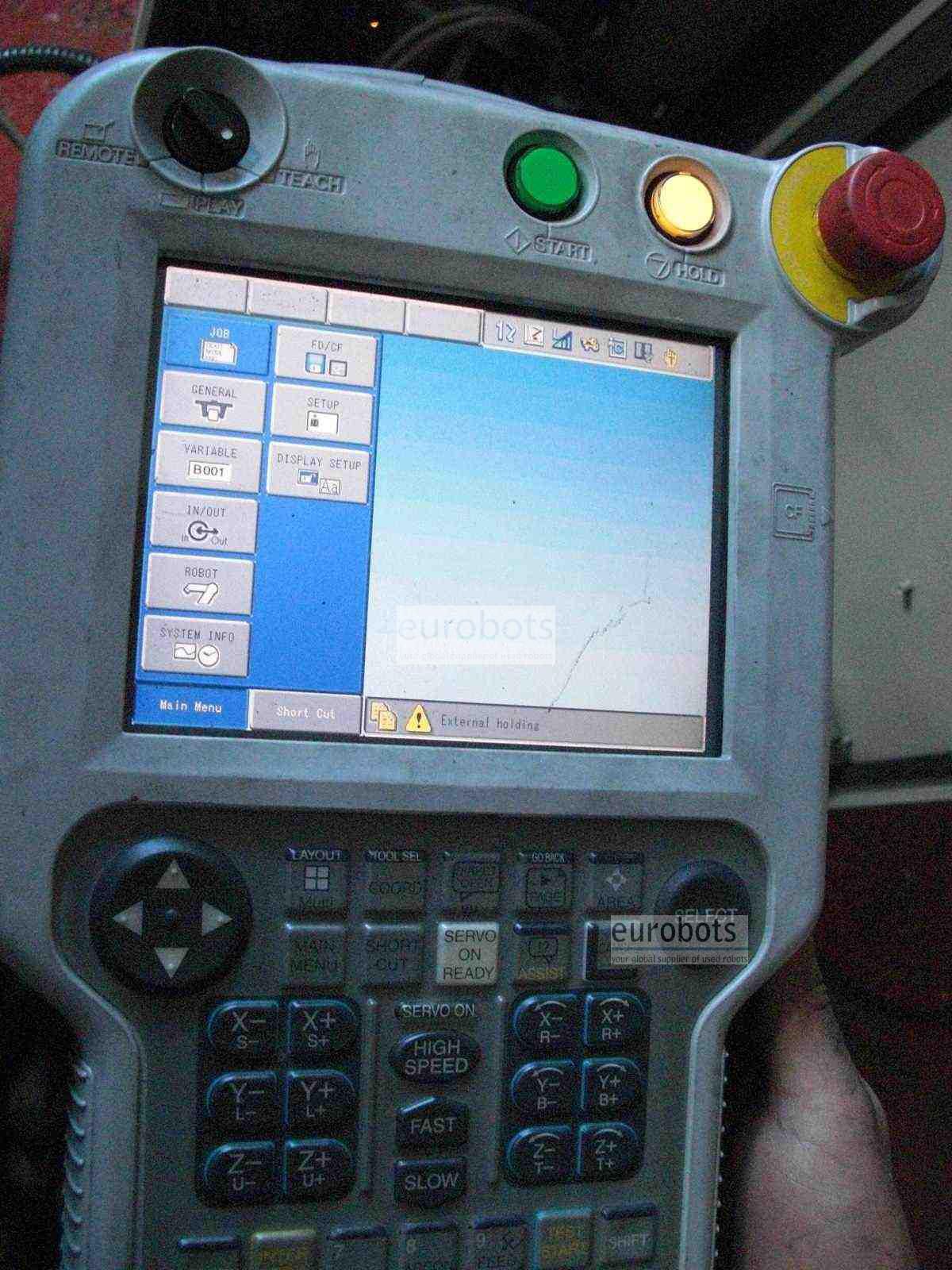

  • 用户友好的触摸屏吊坠

具有Windows CE操作系统和全彩色LCD触摸屏显示器

  • 完全访问从编程到维护的所有操作
  • 缩短编程时间
  • 可以创建自己的用户菜单
  • 无需单独的操作员面板

高级机器人运动(ARM)控制
机器人轴扭矩和贷款的动态计算(原始的Motoman开发)

  • 高性能路径精度
  • 优化的机器人运动和速度
  • 短节距功能
  • 碰撞检测

沟通功能

内置以太网; Web,FTP和OPC服务器选项

现场总线支持市场上15种最常见的品牌

  • 易于连接到现有网络
  • 远程监控和诊断机器人系统

机器人规格

  • 机器人最大负载:80 Kg
  • 最大伸展距离:2051毫米
  • 重复性:±0.07 mm
  • 控制器:NX100

机器人运动速度

  • 轴1:170º/s
  • 轴2:140º/s
  • 轴3:160º/s
  • 轴4:230º/s
  • 轴5:230º/s
  • 轴6:350º/s

动作范围

  • 轴1:±180º
  • 轴2:+ 135°-90°
  • 轴3:+ 280°-160°
  • 轴4:±360°
  • 轴5:±125°
  • 轴6:±360°

机器人应用

  • 机器管理
  • 配药
  • 物料搬运
  • 材料去除
  • 注塑成型
  • 打包
  • 按趋势

应用

压机 , 零件的装卸 , 加工 , 零件处理 , 测量 , 零件组装
