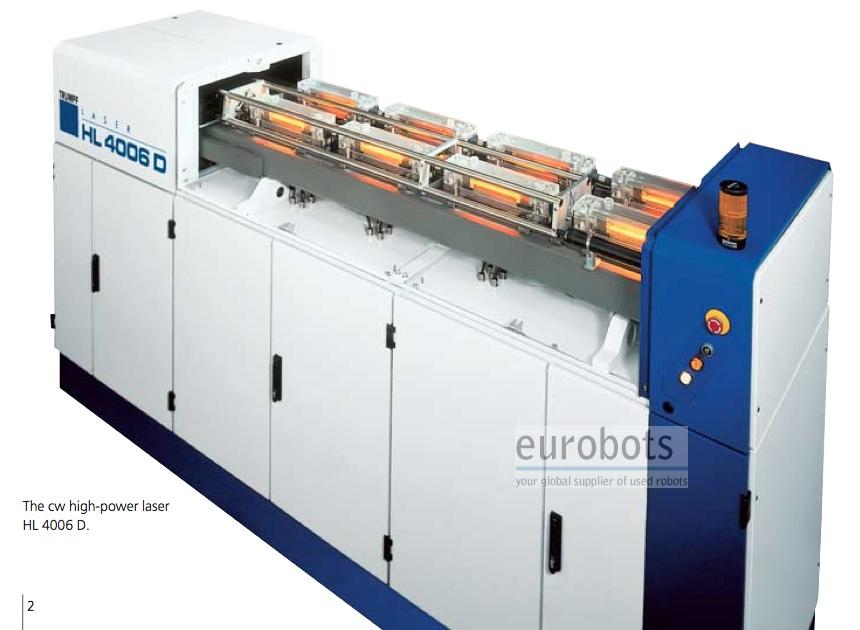

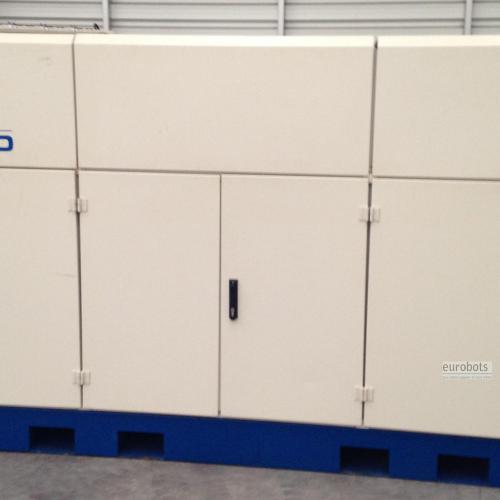

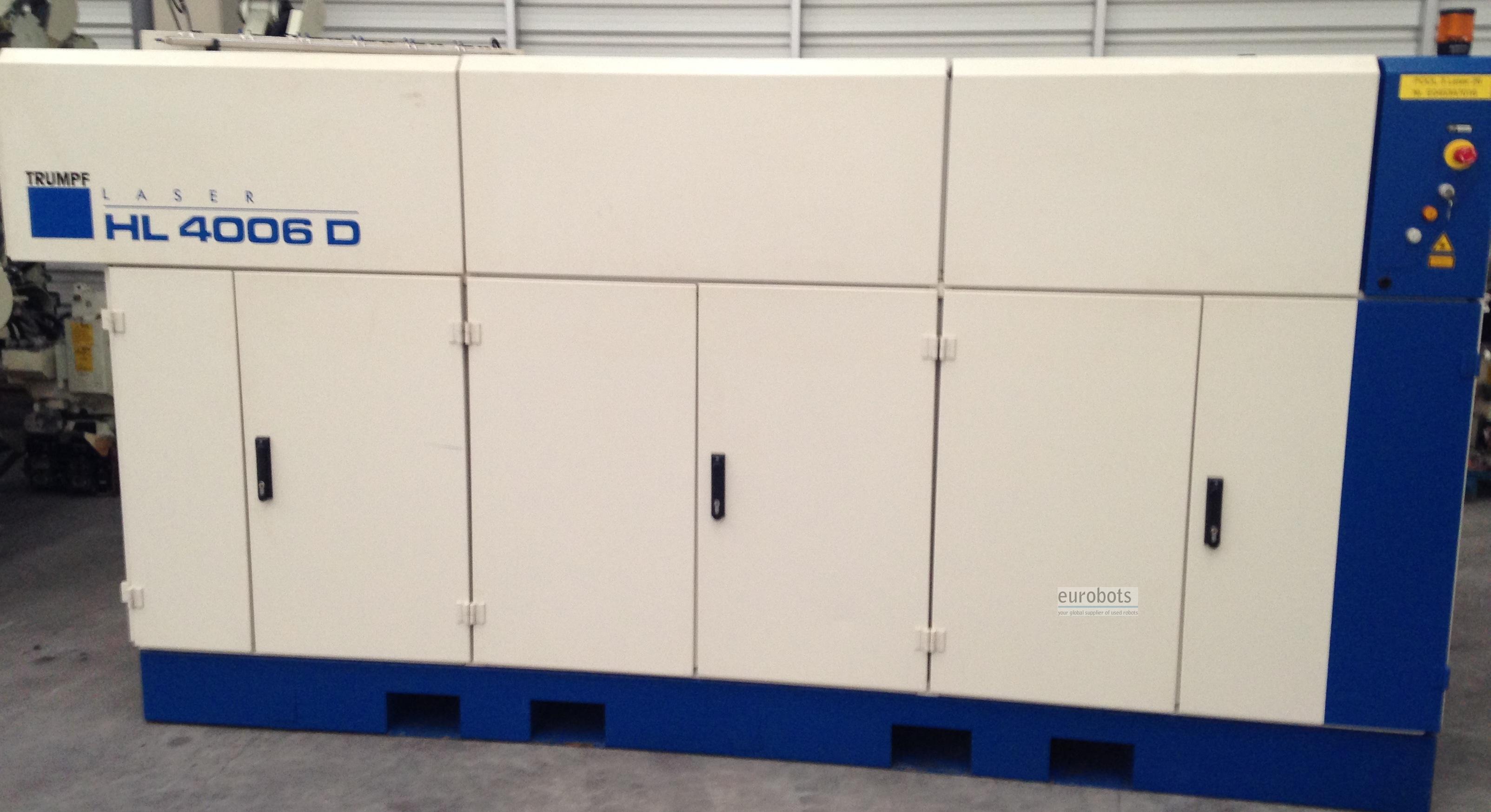

通快 Trumpf HL 4006D

生产年份2004年。

Nd:YAG固体激光器,功率为4000W。

TRUMPF CW固体激光器具有高达5千瓦的激光功率,和比 25 mm¡¤mrad. 质量更优的光束。

工件的规定的电力在最坏情况下也有保证。

灵活的激光光缆可将光束传输到100m以外的工作站。

机器人可以快速,容易地集成到生产线上。

使用连续激光器可以焊接如铝、铜等高反射率材料。

激光光缆(微m):600

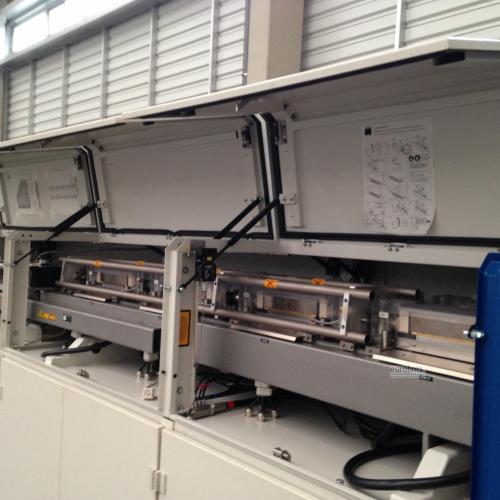

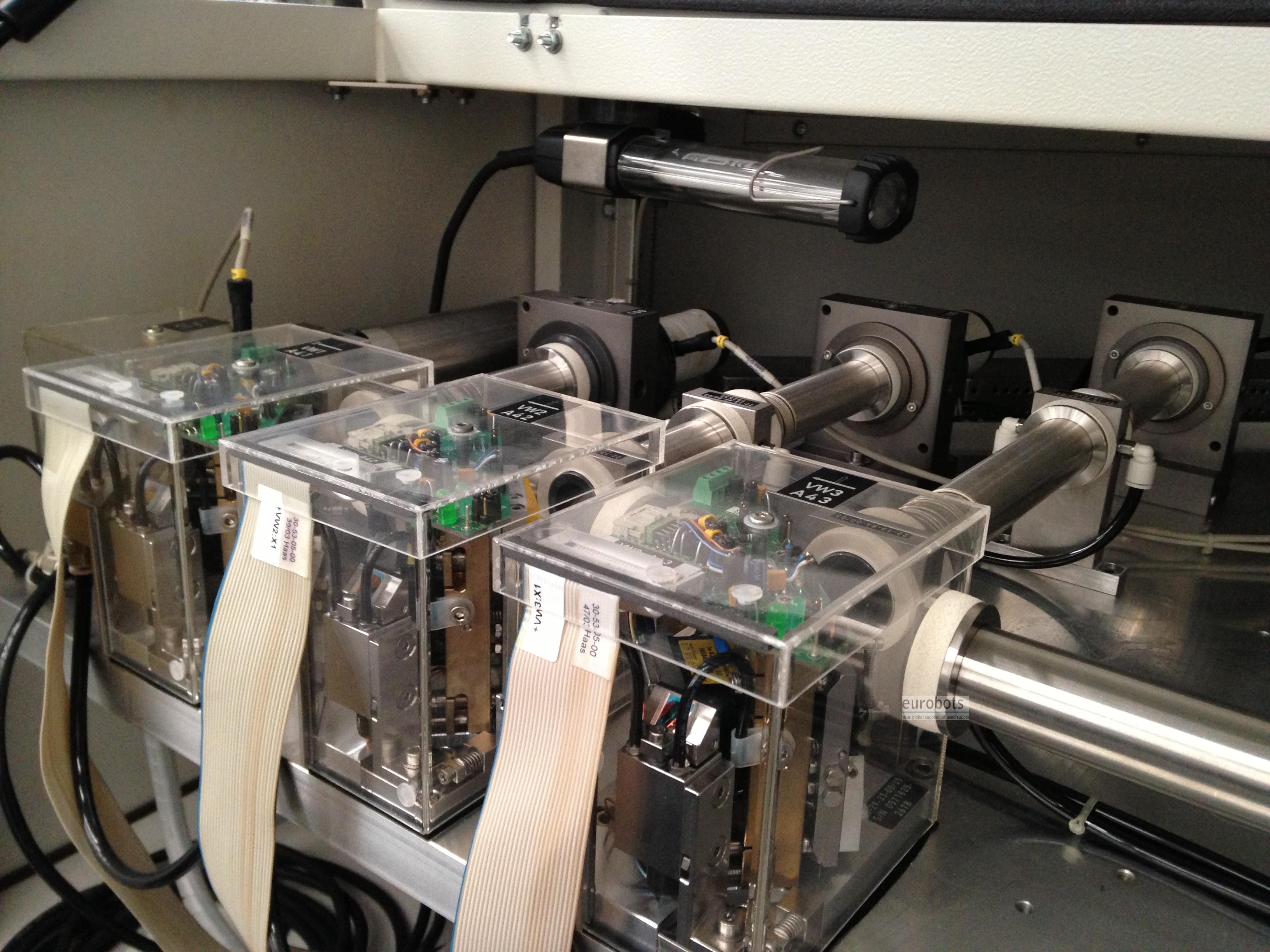

6谐振腔

HL 4006D激光系统包括:

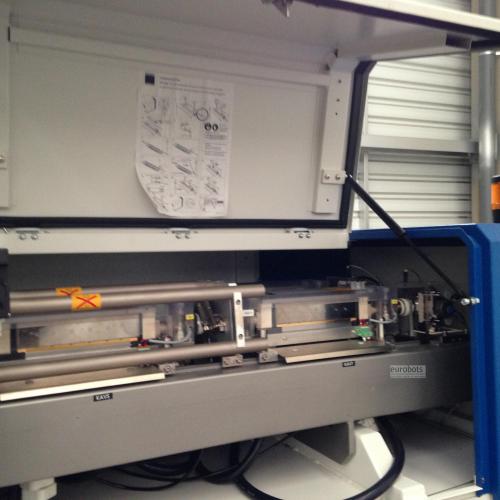

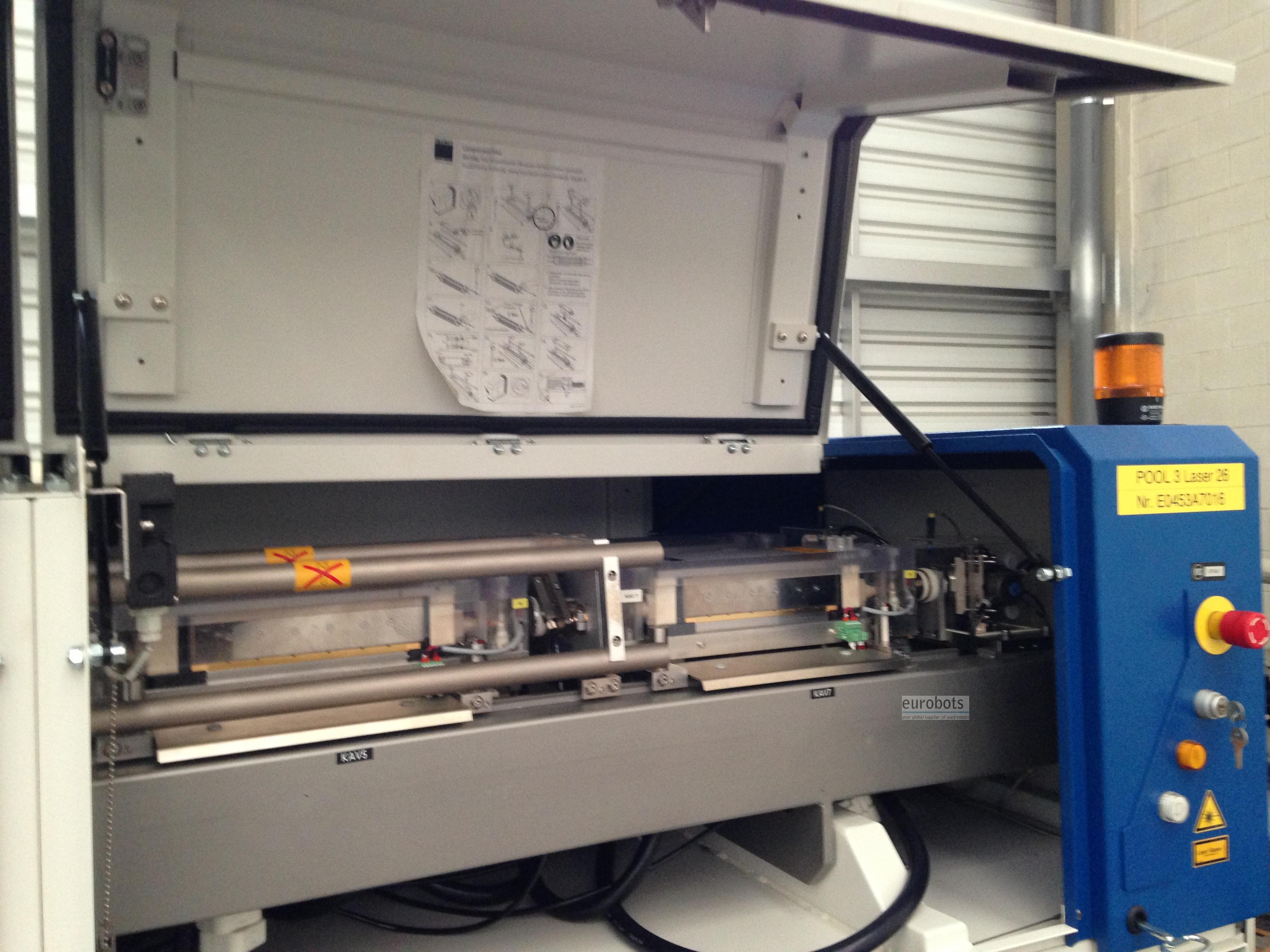

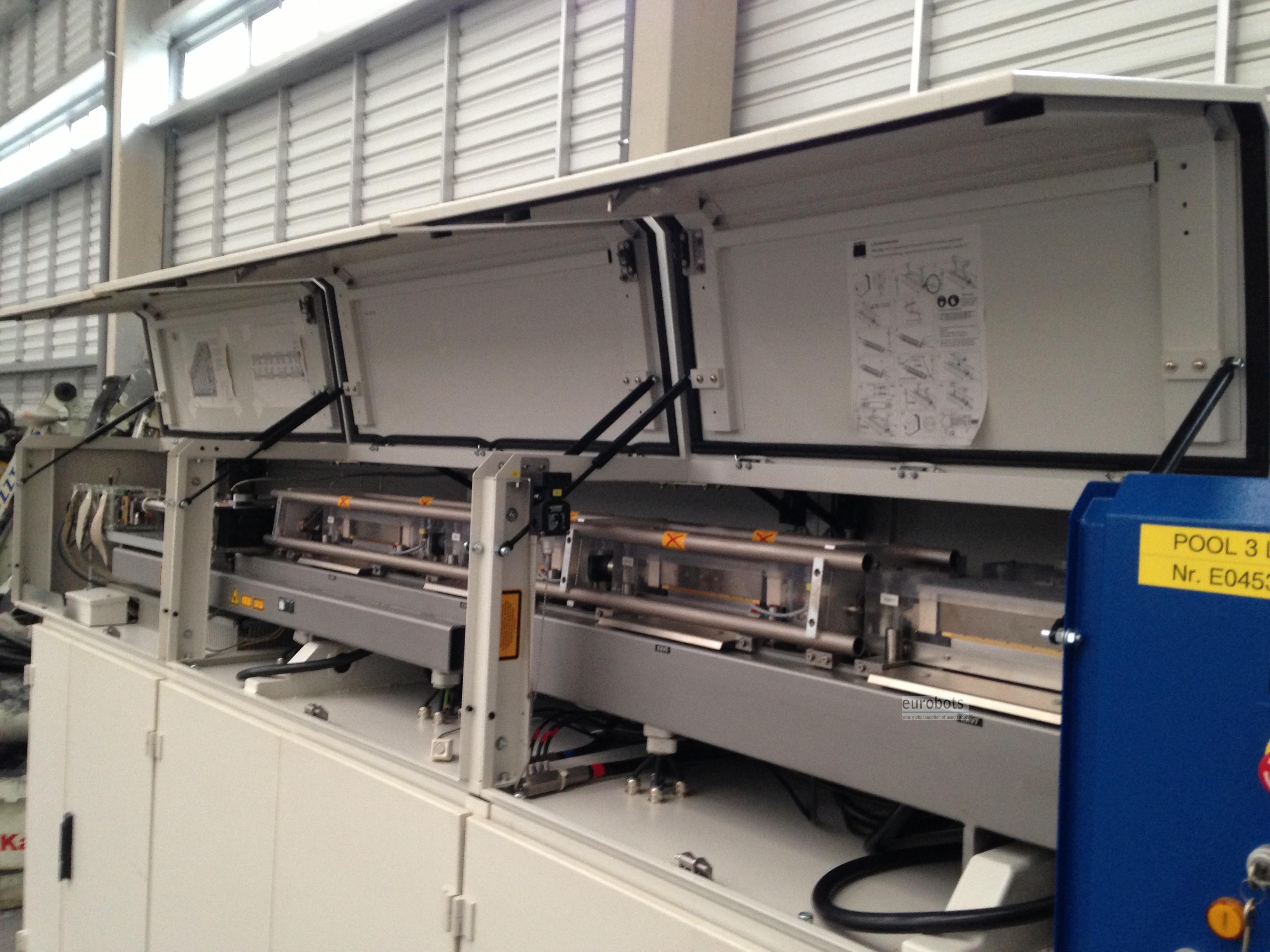

1)激光和光学系统HL 4006D

2)控制单元

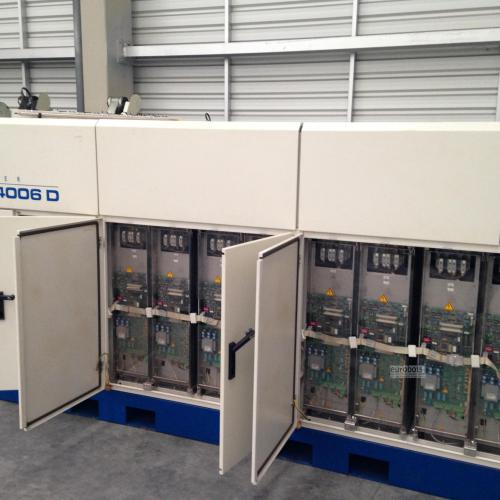

3)电源模块 - 外部电源连接

4)灯光电源输入

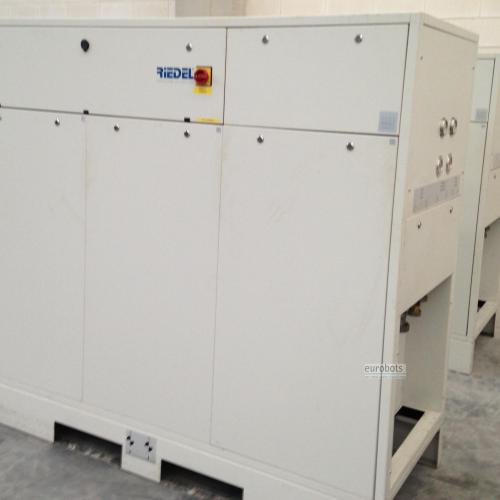

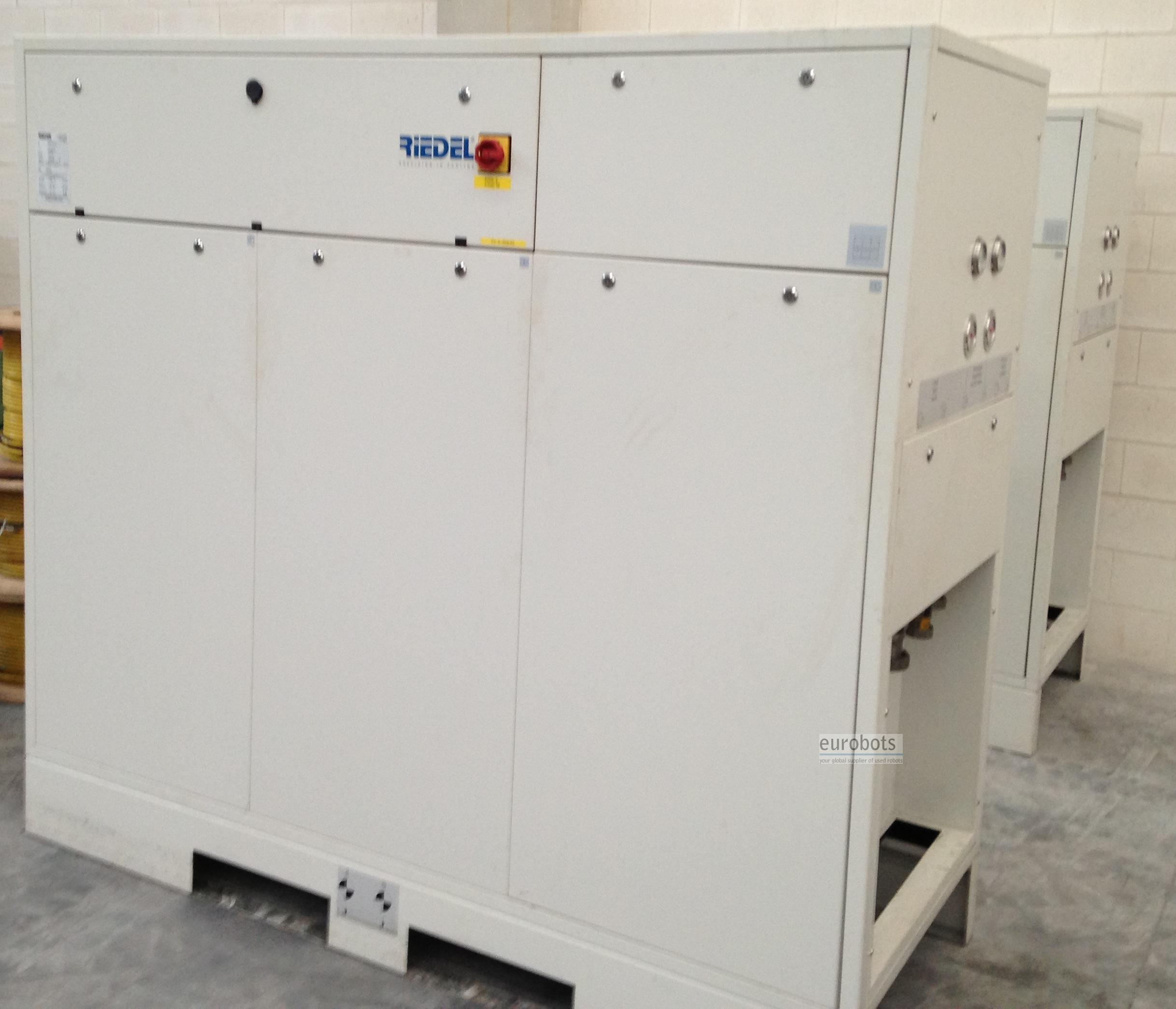

5)冷却系统

6)光纤系统

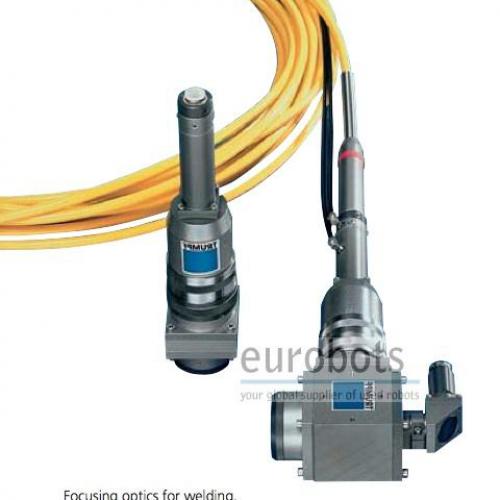

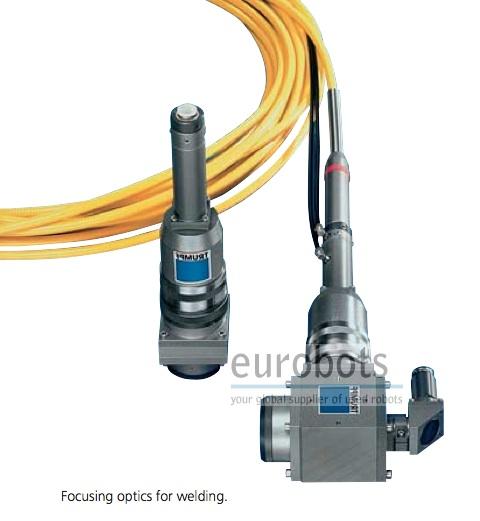

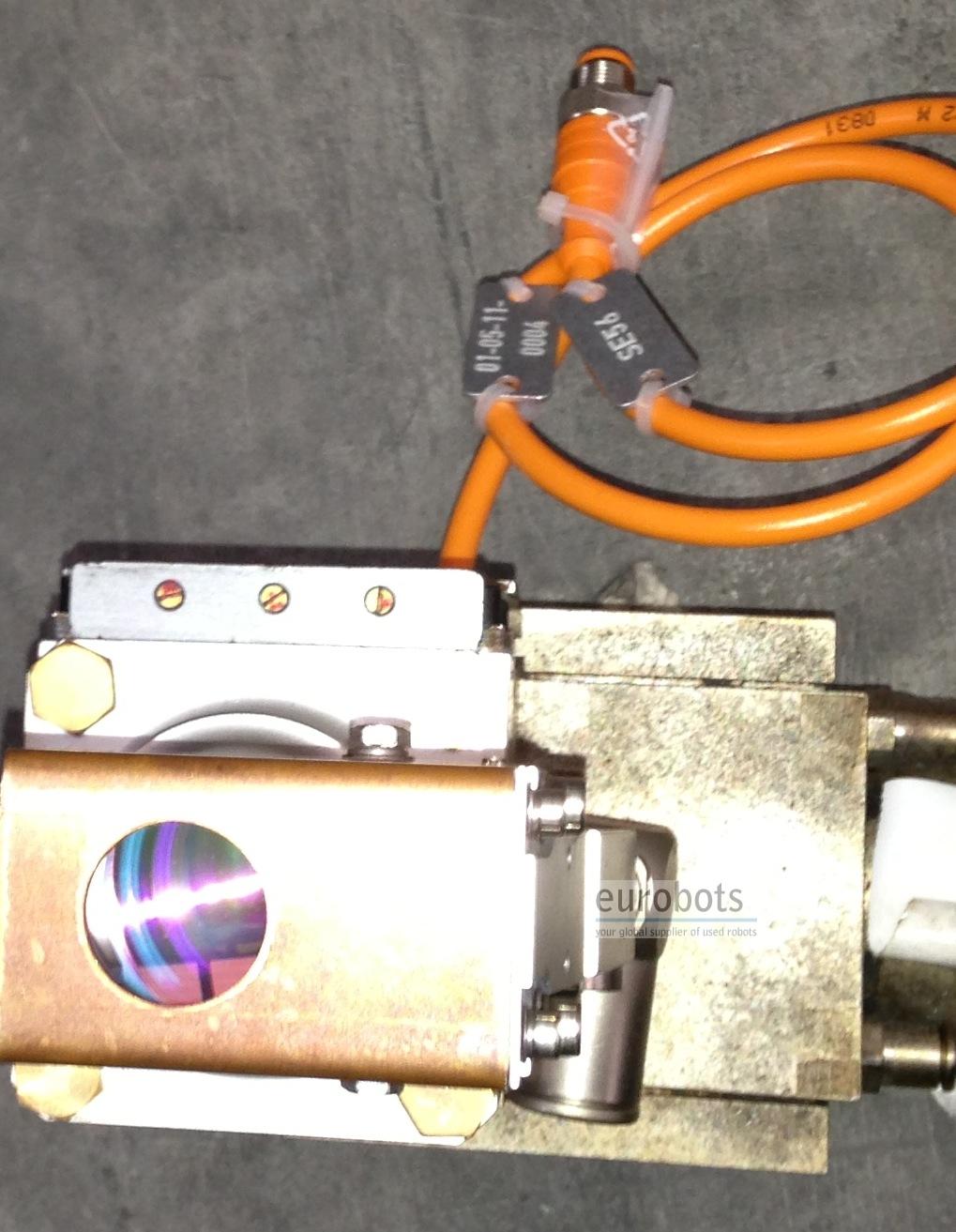

7)BEO加工光学系统 - 激光割炬(每个应用都有相应的割炬,

外割炬是用于1mm金属板的焊接)

您可以随时选购特定的割炬适合不同应用:焊接,切割,缝合,金属表面处理

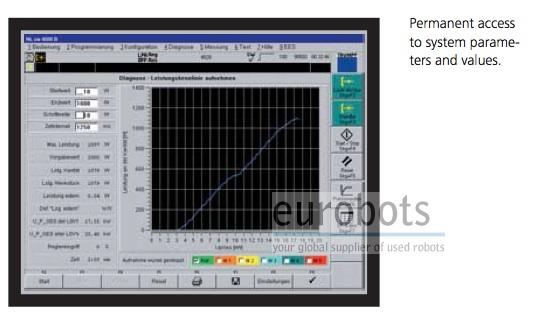

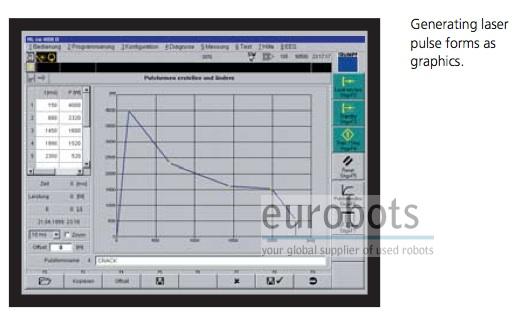

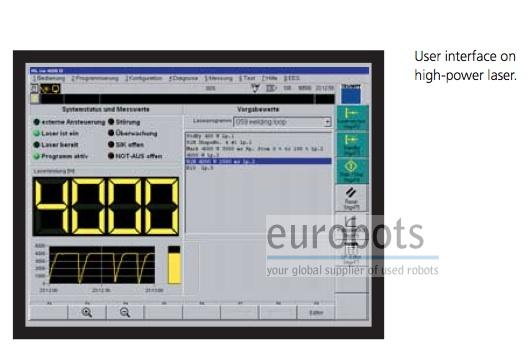

8)配有WINLAS软件的电脑实施参数控制。

9)控制面板

技术规格:

最大

输出功率[W]:5400

额定激光功率[W]:4000

光束质量[mm.mrad]:25

激光电缆[微m]:600

额定功耗[KW]:125

电源:315A

在15℃入口温度的额定功率消耗:15立方m/小时

冷却水温度范围(℃):22

重量:1500kg

尺寸宽x高x D [mm]:3200 X 1700 X 1250

环境温度:10-40

Max. output power [W]: 5400
Nominal laser power [W]: 4000
Beam quality [mm.mrad]: 25
Laser light cable [micrometers]: 600
Nominal power consumption [KW]: 125
Electrical connection: 315 A
Nominal power consumption at 15ºC inlet temperature: 15 m3/h
Cooling water temperature range in ºC: 22
Weight: 1500 kg
Dimensions W X H X D [mm]: 3200 x 1700 x 1250
Ambient temperature: 10-40

应用

Nd-Yag激光焊接
