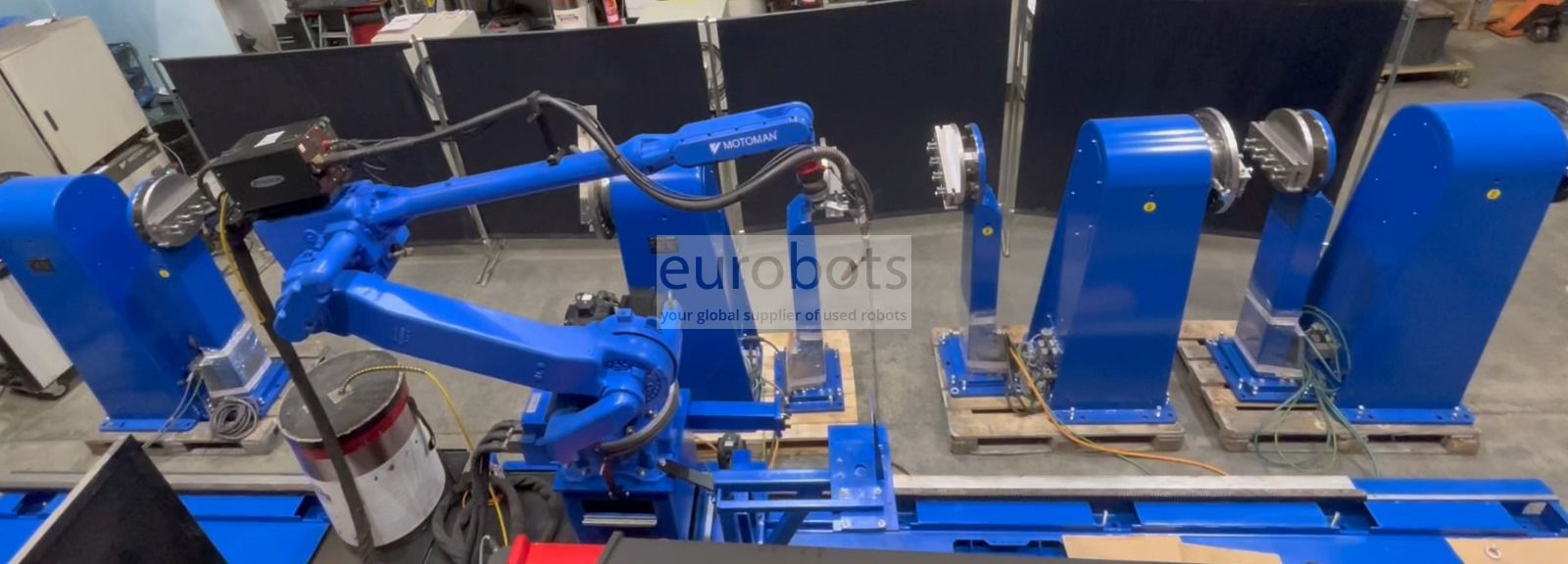

莫托曼 焊接单元配备 Motoman HP50-20、fronius 和 2 个定位器以及 11.50 mt 轨道

Motoman MIG MAG 弧焊机器人系统包括:

- 1 x Motoman HP50-20 工业机器人,6 轴,20 kg 有效负载,3106mm 水平臂伸展范围和 0.08 mm 重复精度。特殊设计的弧焊机器人

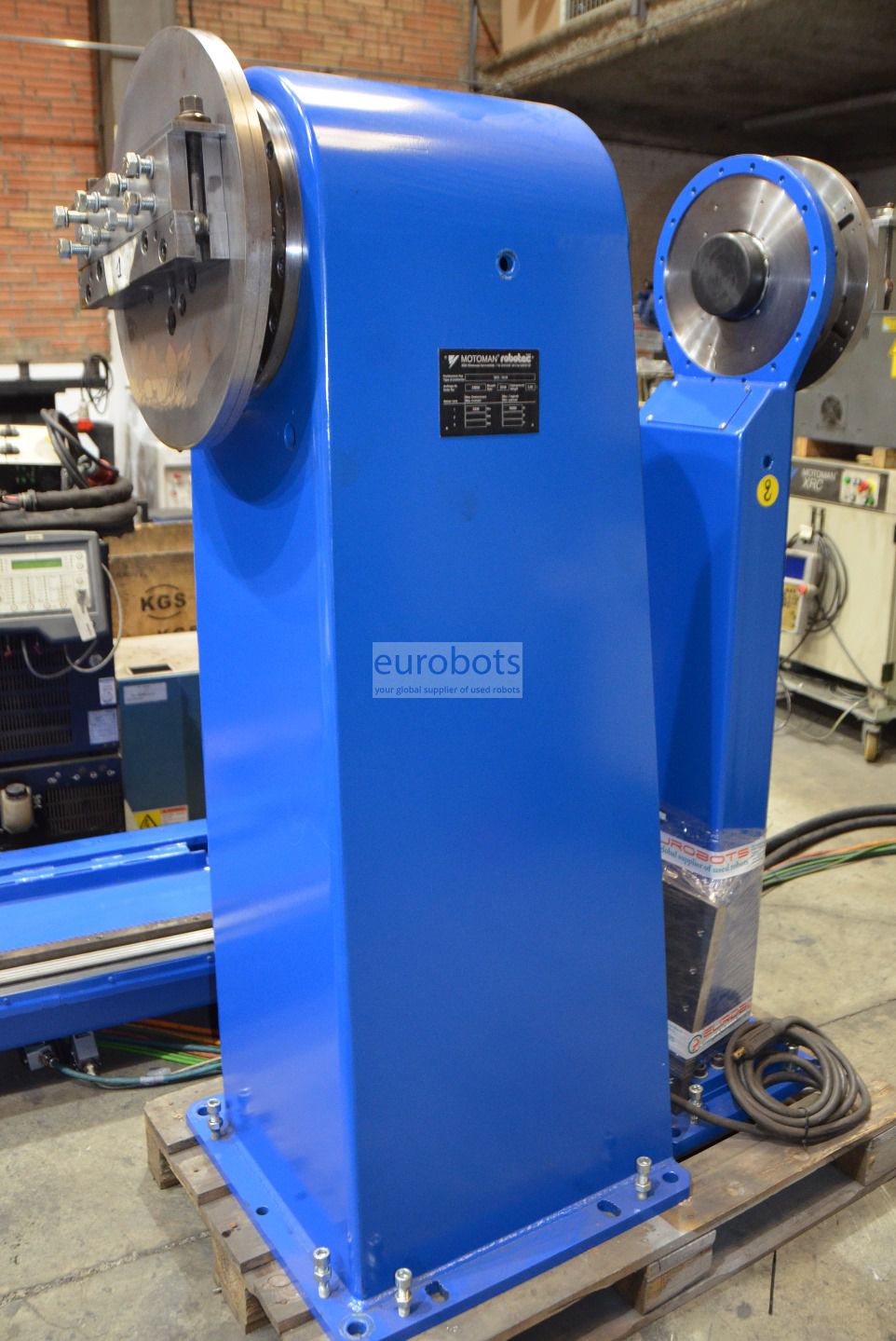

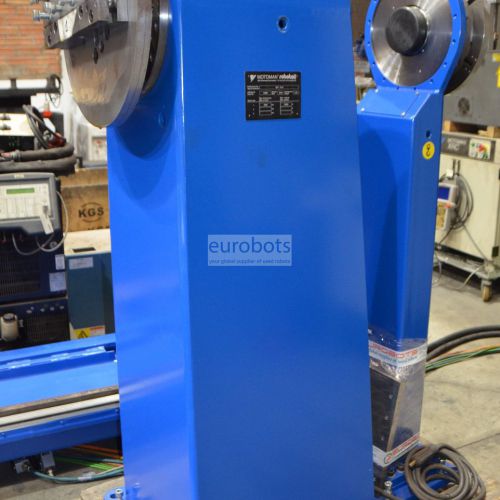

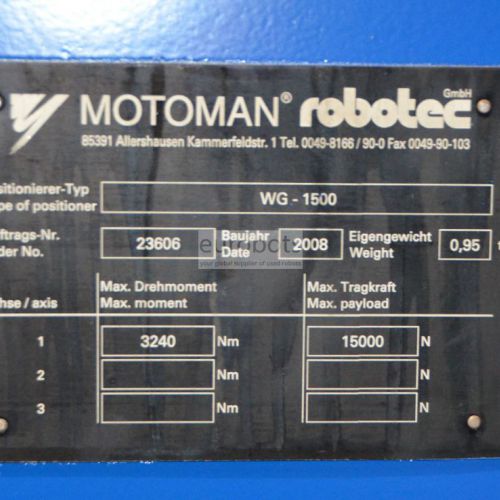

- 2 x 定位器尖端/对位点,有效载荷为 3000 kg

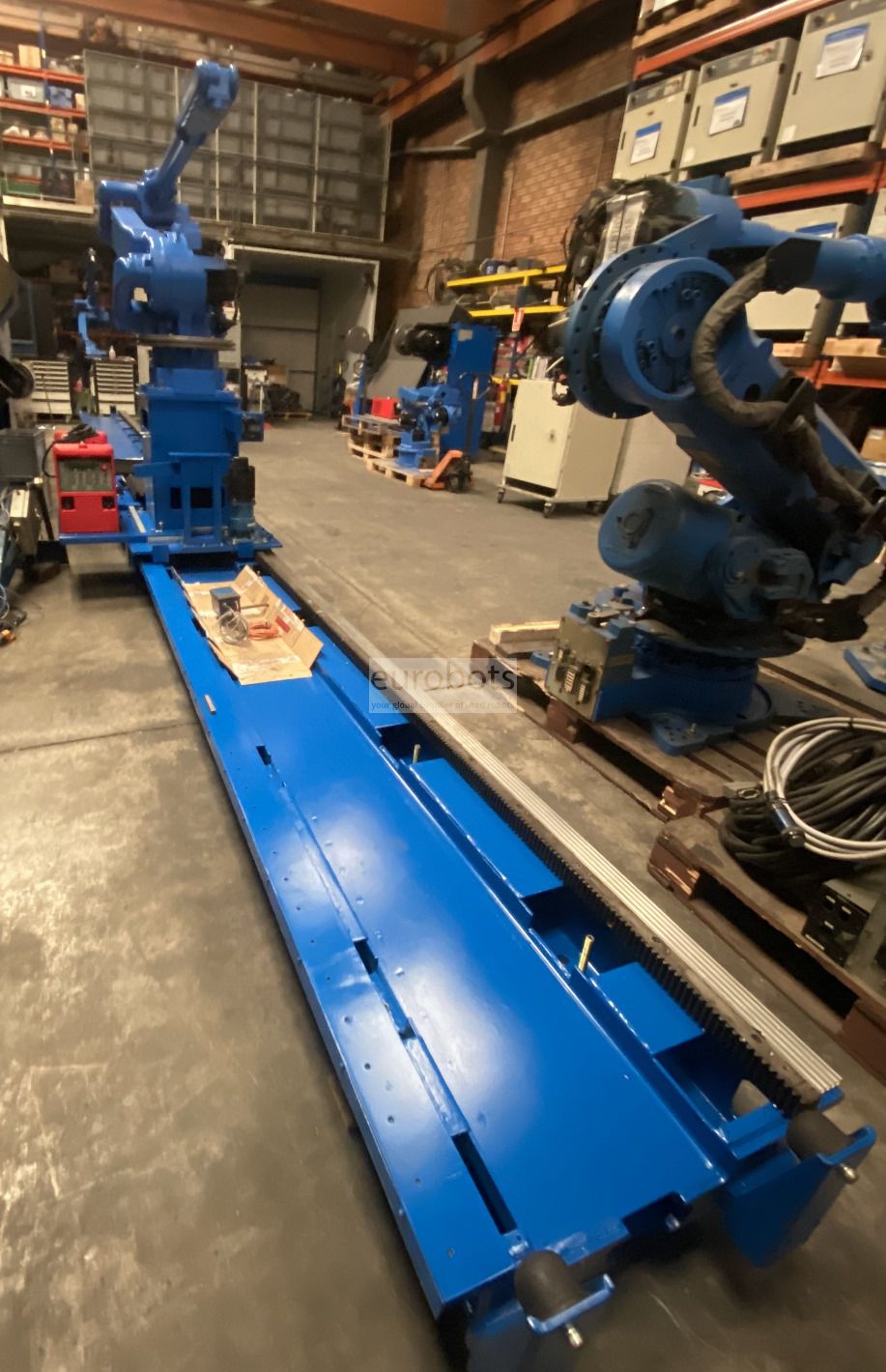

- 总共 1 x 11.5 米线性轨道

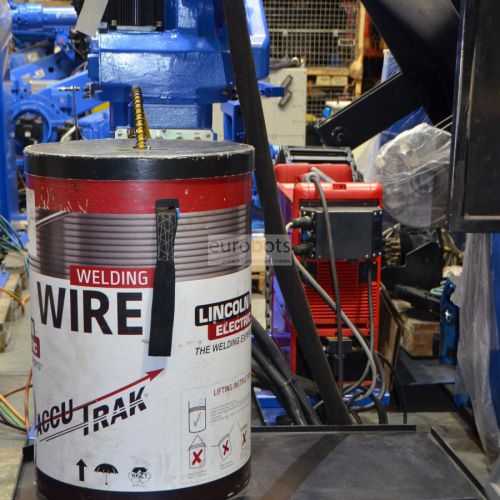

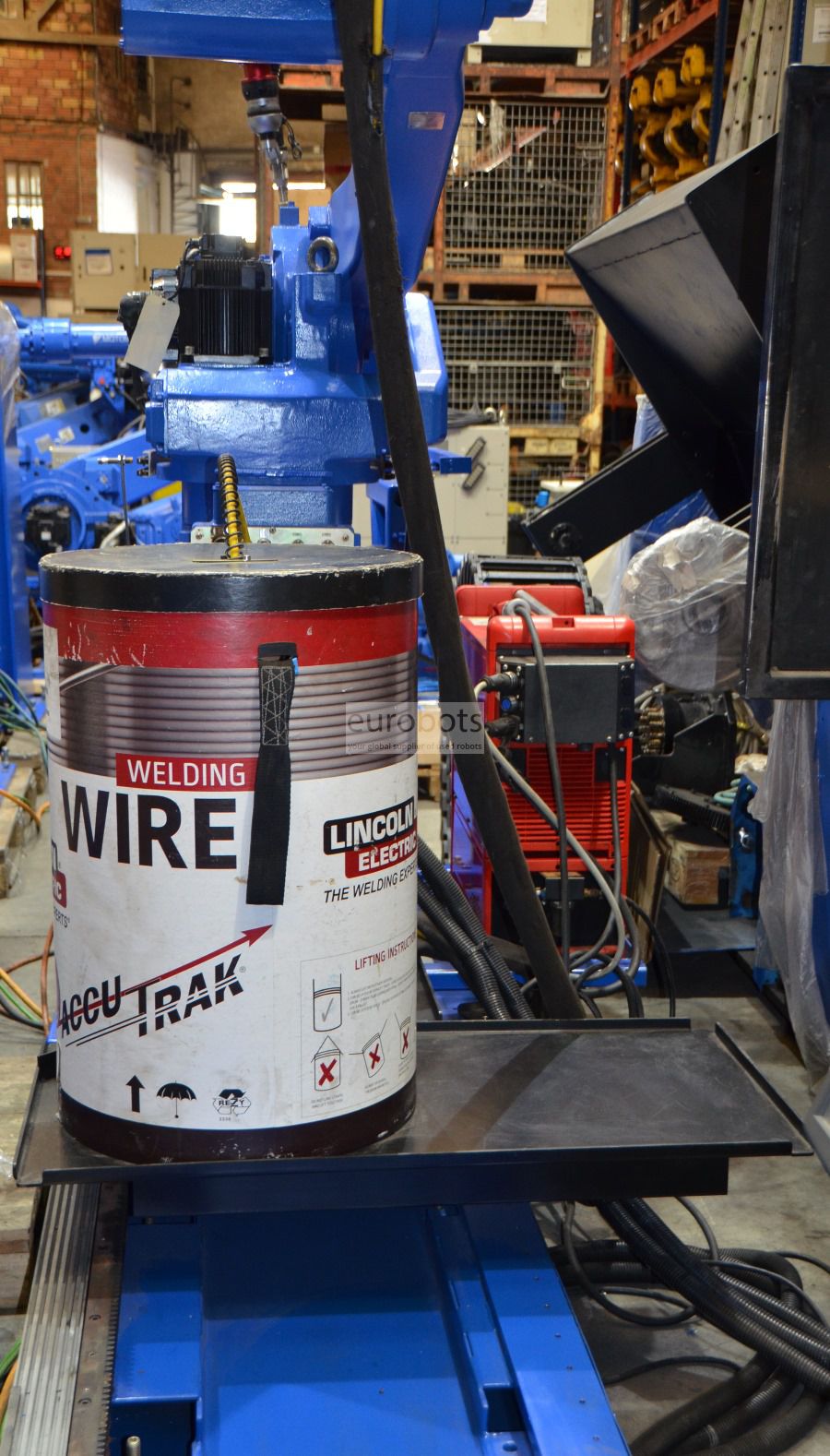

- 1 x Fronius TPS4000 焊机

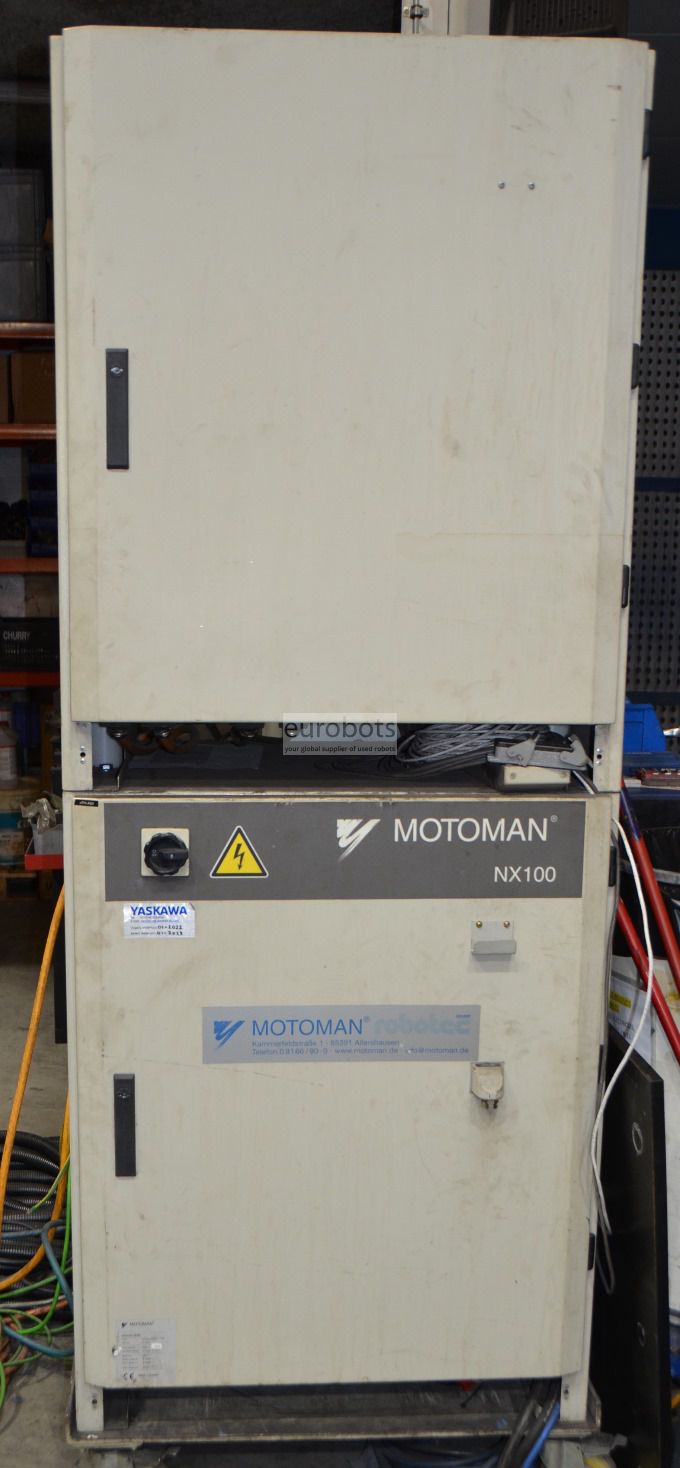

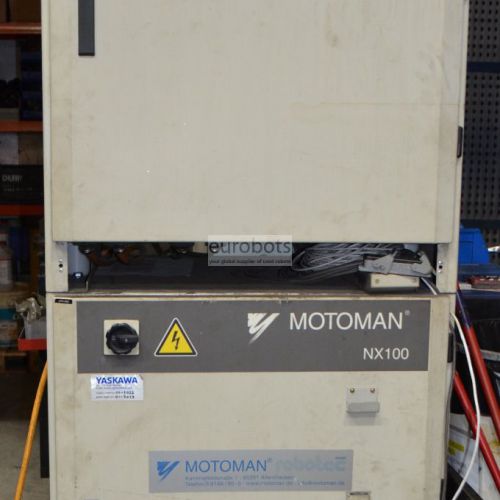

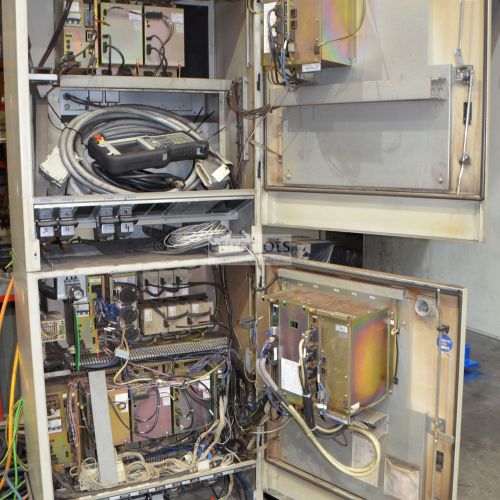

配备强大的安川Motoman NX100 9轴控制器

NX100 控制器特点

速度更快、功能丰富、高度可靠且更易于使用 - Motoman 的新型 NX100 机器人控制系统现已面世。 NX100是基于PC的高性能机器人控制器。

NX100 控制器配备一个带有全彩 LCD 触摸屏显示器的 Windows® CE 编程器。它提供高速处理、无与伦比的内存(60,000 个步骤、10,000 条指令)、内置以太网和强大的 PC 架构。

NX100 可轻松处理多项任务,最多可控制四个机器人以及外部轴(最多 36 个轴)和 I/O 设备。高级机器人运动控制 (ARM) 提供高性能路径精度和运动控制。

控制系统的 PC 架构通过各种通信协议提供与其他系统的无限通信。改进后的集成 PLC 在许多情况下将不再需要单独的 PLC,从而节省系统级成本。

机器人主要特点

  • 机器人最大负载:20 Kg
  • 最大伸展范围:3104 毫米
  • 重复精度:0.08毫米
  • 控制器:NX100




应用

电弧焊 , 点焊
